A tecnologia central do eixo do motor reside em sua estrutura estriada envolvente. Conexões estriadas são comumente usadas em transmissão mecânica para transmitir torque e permitir movimento axial, e a estria evolvente é o perfil de dente mais superior entre todos os tipos de estrias.
Ao contrário das estrias retangulares (com perfis de dentes retangulares), a estria evolvente tem um perfil de dente curvo evolvente - o mesmo que os dentes da engrenagem. Este design traz duas vantagens fundamentais: centralização automática e compartilhamento de carga multidentes.
Para centralização automática, durante a montagem do eixo do motor, as superfícies dos dentes estriados são naturalmente guiadas ao longo da curva evolvente, permitindo que o eixo e a peça correspondente se autoalinhem sem ajuste adicional, alcançando alta coaxialidade. Esse recurso reduz bastante a dificuldade de montagem, garantindo maior precisão de transmissão. Para o compartilhamento de carga entre vários dentes, o design do perfil do dente estriado evolvente garante que as cargas sejam distribuídas uniformemente entre vários dentes, evitando a sobrecarga local comum em estrias retangulares, onde apenas um ou alguns dentes suportam a carga, melhorando significativamente a capacidade de carga e a vida útil.

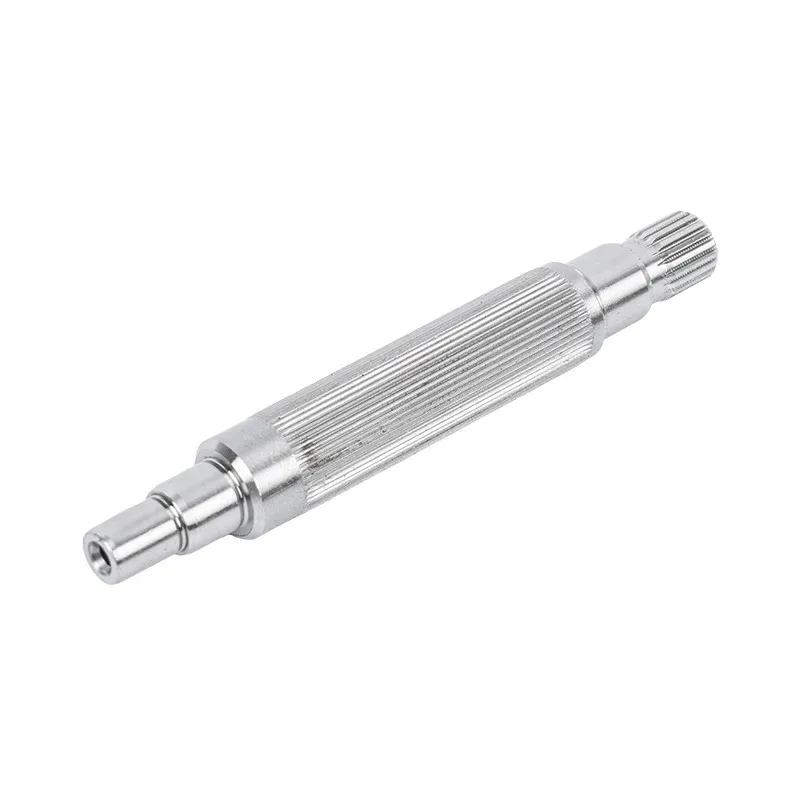

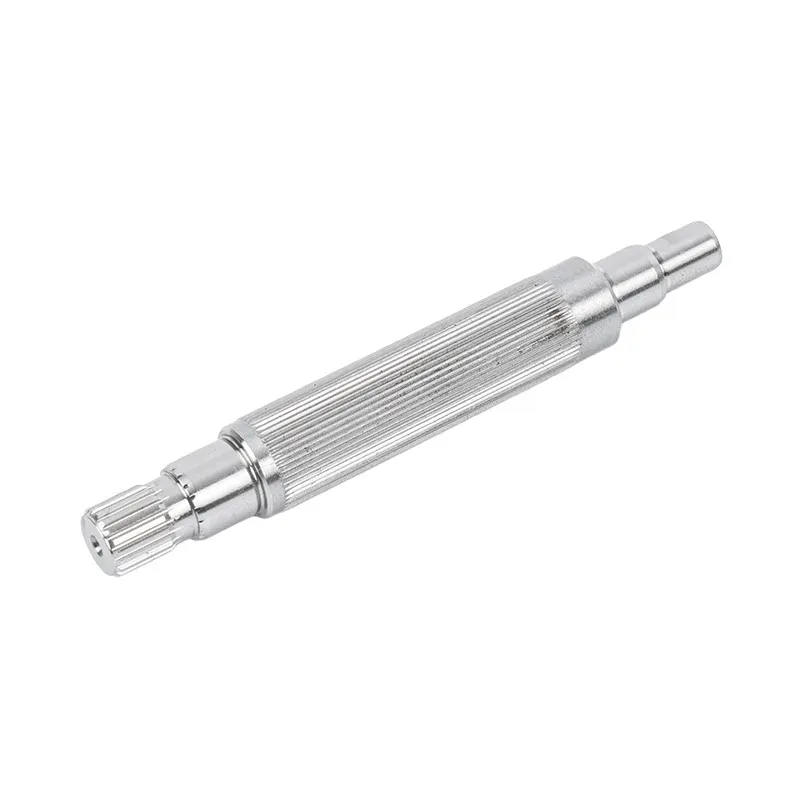

O eixo do motor Involute Spline da Guanshuo apresenta grandes filetes de raiz dentária (R0,3 ~ R0,8), reduzindo ainda mais a concentração de tensão na raiz do dente, permitindo que o produto tenha maior vida útil à fadiga sob cargas de impacto e tensão alternada.
O eixo do motor Guanshuo oferece as seguintes vantagens principais, tornando-o a solução preferida para aplicações de transmissão de alta velocidade e alta precisão:
1. Centralização automática, maior coaxialidade
O perfil envolvente do dente do produto centraliza-se automaticamente durante a montagem, alcançando maior coaxialidade entre o eixo e a peça correspondente e uma transmissão mais suave. Comparado com o ajuste preciso necessário para que as estrias retangulares alcancem o alinhamento, o recurso de centralização automática das estrias envolventes reduz bastante a dificuldade de montagem, garantindo ao mesmo tempo maior precisão de transmissão.
2. Compartilhamento de carga multidente, forte capacidade de carga pesada
O produto distribui cargas uniformemente entre vários dentes, com capacidade de carga significativamente melhor do que estrias retangulares. O filete maior da raiz do dente (R0,3 ~ R0,8) reduz a concentração de tensão, proporcionando maior resistência ao impacto, resistência à fadiga e capacidade de carga anti-excêntrica. Ele opera de forma mais estável sob rotação frequente para frente e para trás e condições de impacto de carga pesada, com uma vida útil geralmente mais longa do que estrias retangulares.
3. Alta velocidade, baixo ruído e alta eficiência de transmissão
O produto apresenta perfis de dentes lisos e impacto mínimo na malha, com excelente desempenho em alta velocidade, alta eficiência de transmissão e baixa geração de calor. O controle de vibração e ruído é superior às estrias retangulares, tornando-o particularmente adequado para equipamentos rotativos de média e alta velocidade e a solução preferida para motores de alta velocidade e fusos de precisão.
4. Alta precisão de processamento, boa intercambialidade
O eixo do motor estriado involuto da Guanshuo atinge erro de equalização estriada ≤0,015~0,03mm, simetria ≤0,02mm e rugosidade da superfície do dente Ra≤0,8~1,6μm. O processamento de alta precisão garante boa intercambialidade, facilitando a manutenção do equipamento e o gerenciamento de peças de reposição.
5. Sistema abrangente de controle de qualidade
Guanshuo obteve a certificação do sistema de gestão de qualidade ISO9001, implementando controle de qualidade total, desde matérias-primas até produtos acabados. A empresa possui 11 tecnologias patenteadas que abrangem estruturas de vedação de rolamentos, estruturas combinadas de eixo de motor, estruturas de suporte de rolamentos e outros campos.
| Parâmetro | Faixa de especificações |
|---|---|
| Erro de equalização de spline | ≤0,015~0,03mm |
| Simetria Spline | ≤0,02mm |
| Rugosidade da superfície do dente | Ra ≤ 0,8~1,6 μm |
| Filé de raiz de dente | R0,3~R0,8 |
Com suas principais características de centralização automática, alta coaxialidade, transmissão suave, suporte de carga multidentes, forte carga pesada e resistência ao impacto, alta velocidade e baixo ruído, alta eficiência e longa vida útil, o eixo do motor Involute Spline é amplamente utilizado nos seguintes cenários exigentes:
Veículos de Nova Energia: Aplicações de eixo de alta velocidade em motores de acionamento. A centralização automática da estria envolvente garante a estabilidade da transmissão em altas velocidades, enquanto o compartilhamento de carga multidentes atende aos requisitos de saída de alto torque.
Motores de alta velocidade e fusos de precisão: Componentes centrais de transmissão para equipamentos rotativos de média e alta velocidade. Perfis de dentes lisos, impacto mínimo na malha e baixa geração de calor tornam-no a solução preferida para motores de alta velocidade.
Automação Industrial: Articulações robóticas, servo motores, sistemas de transmissão de precisão. Alta precisão e boa intercambialidade atendem aos requisitos de alta confiabilidade dos equipamentos de automação.
Máquinas de construção: Aplicações de eixo de transmissão sob rotação frequente para frente e para trás e condições de impacto de carga pesada. Maior resistência ao impacto e resistência à fadiga garantem uma vida útil mais longa.
Máquinas-ferramentas: Transmissão de fusos para máquinas-ferramenta CNC e centros de usinagem. Alta coaxialidade e baixa vibração garantem precisão de usinagem.
Os produtos da Guanshuo cobriram regiões de vendas, incluindo Guangzhou, Jiangsu, Fujian, Anhui, Shandong e outras áreas, e estabeleceram relações de cooperação com marcas como Goldsmiths, French Decathlon, Omron e Yasi.
Para ajudar os profissionais de compras a compreenderem mais claramente as vantagens técnicas do produto, a tabela a seguir fornece uma comparação sistemática entre splines evolventes e splines retangulares:
| Dimensão | Spline Involuta (Guanshuo) | Spline Retangular |
|---|---|---|
| Método de centralização | Centralização automática, alinhamento guiado pelo perfil do dente | Requer ajuste preciso, a precisão da centralização depende da usinagem |
| Coaxialidade | Alto (garantido pela centralização automática) | Médio (depende do ajuste da folga) |
| Distribuição de carga | Compartilhamento de carga uniforme multidente | Poucos dentes suportam carga, propensos a sobrecarga local |
| Estresse na raiz do dente | Filete grande (R0,3~R0,8), baixa concentração de tensão | Alta concentração de tensão, propensa a trincas por fadiga |
| Resistência ao Impacto | Forte | Fraco |
| Capacidade de carga anti-excêntrica | Forte | Fraco |
| Desempenho de alta velocidade | Excelente (perfil de dente liso, impacto mínimo na malha) | Média (maior impacto na malha) |
| Vibração e Ruído | Baixo | Mais alto |
| Eficiência de transmissão | Alto | Médio |
| Vida útil | Longo (geralmente mais longo que splines retangulares) | Mais curto |
| Precisão de processamento | Alto (erro de equalização ≤0,015~0,03mm) | Médio |
| Intercambialidade | Bom | Média |
| Melhor cenário adequado | Alta velocidade, alta precisão, carga pesada, avanço-reverso frequente | Transmissão geral de baixa velocidade e carga leve |
A comparação acima mostra claramente que o produto supera amplamente as estrias retangulares em precisão de centralização, capacidade de carga, resistência ao impacto, desempenho de alta velocidade e vida útil. Para sistemas de transmissão que buscam alta eficiência, longa vida útil e baixos custos de manutenção, a estria envolvente é a escolha superior.
Guanshuo fornece suporte de serviço de processo completo para o eixo:
Estágio de Amostra: Consulta de customização de parâmetros técnicos, verificação colaborativa de desenho 3D, fornecimento de amostras grátis e planos de otimização de custos, garantindo a adequação do produto às condições do equipamento do cliente e requisitos de redução de custos.
Produção em massa: Rastreabilidade da qualidade do processamento CNC de processo completo, feedback visual do progresso da produção em 48 horas, inspeção de qualidade da certificação do sistema ISO9001, suporte para gerenciamento de estoque VMI e resposta a pedidos de emergência.
Pós-venda: Período de garantia estendida de 24 meses, diagnóstico no local de problemas globais em 48 horas, fornecimento gratuito de soluções de atualização e iteração de processos, estabelecimento de um banco de dados de desgaste de equipamentos do cliente para aviso prévio e manutenção.
Resposta rápida: Perguntas e consultas sobre produtos podem ser respondidas dentro de 24 horas.
Fabricação original de fábrica, qualidade controlável: Guanshuo é um fabricante direto de eixo de motor Involute Spline, com controle de processo completo, desde matérias-primas até produtos acabados.

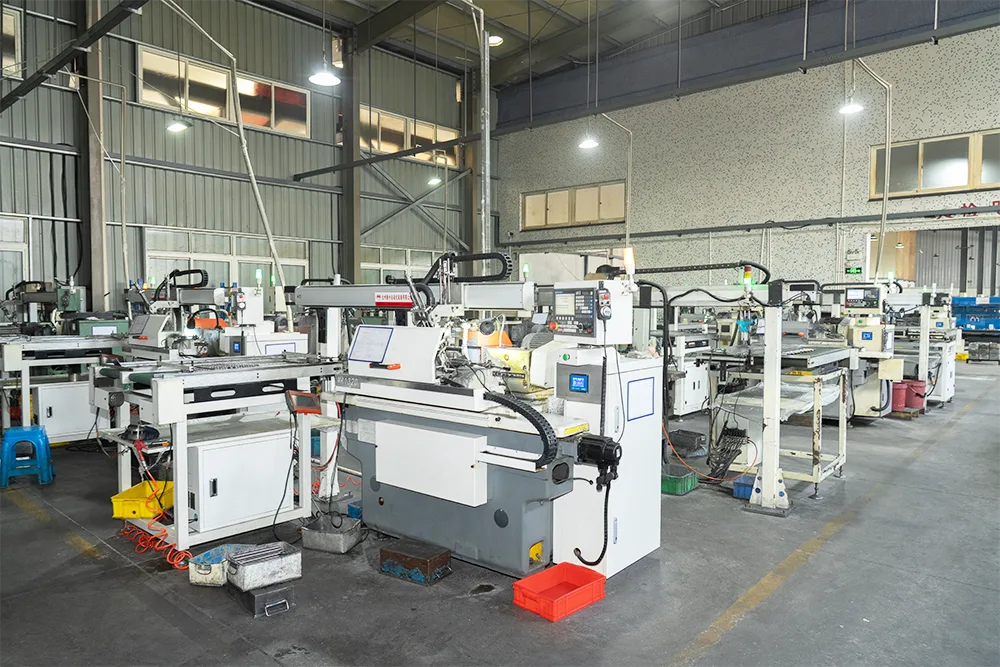

Equipamento avançado, capacidade de produção suficiente: Uma equipe de mais de 50 funcionários, 26 retificadoras cilíndricas CNC, 6 fresadoras e outros equipamentos avançados garantem a entrega dentro do prazo de pedidos de grande volume.
Profundo conhecimento técnico, suporte a patentes: 11 tecnologias patenteadas cobrem vários aspectos técnicos essenciais do produto e produtos relacionados.
Certificações completas, sistemas de som: O sistema de certificação ISO9001 percorre todo o processo de P&D, produção e vendas.
Serviços abrangentes, pós-venda sem preocupações: Suporte de serviço de ciclo de vida completo, desde amostras até a produção em massa, da pré-venda ao pós-venda.
R: Duas vantagens principais: centralização automática - o perfil do dente orienta naturalmente o alinhamento durante a montagem, alcançando maior coaxialidade; e compartilhamento de carga entre vários dentes - as cargas são distribuídas uniformemente entre vários dentes, proporcionando maior capacidade de carga, melhor resistência ao impacto e maior vida útil.
A: A rugosidade da superfície do dente pode atingir Ra≤0,8 ~ 1,6 μm, erro de equalização de spline ≤0,015 ~ 0,03 mm, simetria ≤0,02 mm e filete de raiz do dente R0,3 ~ R0,8.
R: É utilizada fresagem ou fresagem CNC, combinada com retificadoras cilíndricas CNC de alta precisão para acabamento de círculo externo, com todo o processo controlado pelo sistema ISO9001.
R: Adequado para cenários de alta velocidade, alta precisão, carga média a pesada, rotação para frente e para trás frequente e transmissão de carga de impacto, incluindo novos motores de acionamento de veículos de energia, motores de alta velocidade, fusos de precisão e equipamentos de automação industrial.
R: Garantia estendida de 24 meses, diagnóstico global de problemas em 48 horas, soluções gratuitas de atualização de processos e respostas a consultas em 24 horas.
R: Envie uma consulta através do site oficial ou e-mail. Responda dentro de 24 horas e a cotação indica claramente os parâmetros principais.
R: O processamento de alta precisão garante boa intercambialidade, facilitando a manutenção do equipamento e o gerenciamento de peças sobressalentes e reduzindo os custos de manutenção.
