Ningbo Guanshuo Precision Hardware Co., Ltd. é um fabricante e fornecedor líder de eixo de motor de alta precisão na China, especializado em P&D, produção e vendas de eixo de motor de passo único. Fundada em 2016 e localizada em Ningbo, província de Zhejiang, a empresa está profundamente envolvida no campo de processamento de hardware de precisão há mais de uma década. É uma empresa de alta tecnologia de nível nacional. O eixo de Guanshuo é processado usando tecnologia de torneamento CNC, com precisão dimensional estável e controlável, coaxialidade e rugosidade superficial, atendendo aos requisitos gerais de precisão de transmissão. O produto apresenta uma estrutura simples, menos processos de torneamento, alta eficiência de processamento e baixa taxa de refugo, com óbvias vantagens de custo geral. A estrutura de passo único forma uma superfície de posicionamento axial natural no corpo do eixo. Rolamentos, engrenagens, rotores e outros componentes só precisam ser empurrados para a superfície do degrau durante a montagem para completar o posicionamento e a limitação axial, sem a necessidade de anéis de retenção ou anéis de retenção adicionais, simplificando bastante o processo de montagem. A transição escalonada é suave, a distribuição de tensão é razoável, o corpo do eixo tem forte rigidez, funciona suavemente com baixa vibração e é adequado para cenários de transmissão de média e baixa velocidade, média e carga leve. A folha de cotação do produto é clara e explícita, facilitando a seleção de compras e a contabilização de custos.
O eixo do motor de passo único da Guanshuo é processado usando tecnologia de torneamento CNC madura, com todo o processo de produção cuidadosamente projetado para garantir que cada eixo atenda aos requisitos do projeto.
1. Inspeção de materiais recebidos
As matérias-primas passam primeiro pela análise da composição do material e testes de dureza ao entrar na fábrica. Guanshuo está equipado com testadores de dureza e outros equipamentos de inspeção para garantir que as propriedades mecânicas de cada lote de matéria-prima atendam aos requisitos padrão. Somente os materiais que passam na inspeção de entrada podem prosseguir para o próximo processo.
2. Formação de torneamento CNC
O principal processo de usinagem do produto é o torneamento CNC. Como este produto possui apenas uma estrutura de etapa única, o número de processos de torneamento é significativamente reduzido em comparação com eixos de múltiplas etapas. O círculo externo, a face final escalonada, os chanfros e outras características principais podem ser completados em uma única fixação, evitando erros cumulativos de múltiplas fixações. Guanshuo possui mais de 60 máquinas CNC comuns e 3 centros de usinagem combinados de torneamento e fresamento, com capacidade de produção suficiente para atender aos requisitos de entrega rápida para pedidos de grande volume.
3. Controle de precisão dimensional
A tolerância do diâmetro do eixo de trabalho do produto é implementada de acordo com o padrão g6/h6. Através do sistema de controle preciso do equipamento CNC e métodos de inspeção on-line, Guanshuo garante que as dimensões de cada eixo estejam dentro da faixa de tolerância. A perpendicularidade da face final do degrau é controlada dentro de ≤0,02 mm, garantindo um ajuste perfeito e posicionamento preciso entre os componentes e a superfície do degrau durante a montagem.
4. Acabamento de Superfície
A rugosidade da face final do produto é controlada em Ra≤1,6~3,2μm, e os chanfros em ambas as extremidades são executados de acordo com o padrão C0,5~C1,5. De acordo com os requisitos do cliente, a superfície do círculo externo pode ser retificada com mais precisão para melhorar o acabamento da superfície e a precisão do ajuste.
5. Inspeção Final
Cada produto passa por uma rigorosa inspeção final antes do envio. Guanshuo está equipado com equipamentos de inspeção de precisão, incluindo projetores bidimensionais, medidores de rugosidade de superfície, medidores de cilindricidade, etc., para inspecionar de forma abrangente parâmetros-chave, como diâmetro do eixo, perpendicularidade da face da extremidade do degrau, rugosidade da superfície, dimensões do chanfro e muito mais, garantindo que os produtos atendam aos requisitos de especificação.
A principal característica do design do produto reside na sua estrutura de etapa única. No projeto do eixo de transmissão, as superfícies escalonadas são usadas principalmente para posicionamento axial e limitação de rolamentos, engrenagens, rotores e outros componentes.
Embora os eixos multietapas tradicionais tenham etapas de posicionamento independentes para cada componente, eles apresentam altos custos de processamento, grandes tolerâncias acumuladas e montagem complexa. O eixo do motor de passo único adota um conceito de design de "posicionamento em uma etapa" - todos os componentes que requerem posicionamento axial compartilham a mesma superfície de degrau que a referência. Durante a montagem, os componentes são empurrados ao longo do corpo do eixo até entrarem em contato com a face final do degrau, completando a determinação da posição axial.
Este projeto apresenta múltiplas vantagens: reduz o número de passos no corpo do eixo, diminuindo a dificuldade e o custo de processamento; unifica a referência de posicionamento, reduzindo o acúmulo de tolerância; simplifica o processo de montagem, melhorando a eficiência da produção; e elimina a necessidade de peças adicionais, como anéis de retenção e anéis de retenção, reduzindo custos de material e gerenciamento.
As vantagens de custo do produto são uma razão importante para sua popularidade no mercado. Guanshuo ajuda os clientes a reduzir custos abrangentes em múltiplas dimensões:
1. Custo de materiais: O produto possui estrutura simples e alto aproveitamento de material. Comparado com eixos de múltiplos passos que exigem maior margem de usinagem, o eixo de passo único consome menos material.
2. Custo de processamento: Com menos processos de torneamento, menos operações de fixação e menor consumo de ferramentas, o tempo de processamento de peça única é significativamente reduzido. A maior eficiência de processamento se traduz diretamente em menor custo por unidade.
3. Baixa taxa de sucata: Um fluxo de trabalho de processamento mais simples significa menos pontos de falha. A taxa de sucata do eixo do motor de passo único da Guanshuo é controlada em um nível baixo, reduzindo o desperdício de materiais e horas de trabalho.
4. Custo de montagem: O posicionamento em uma única etapa elimina a necessidade de anéis de retenção ou anéis de retenção adicionais, reduzindo a variedade de peças e o tempo de montagem, além de diminuir a complexidade da linha de montagem final.
5. Custo de gerenciamento de estoque: Com alto grau de padronização estrutural e especificações unificadas, facilita o gerenciamento de estoque e o compartilhamento de vários projetos.
Cenários de aplicação
● Condições operacionais de média e baixa velocidade (velocidade ≤6000rpm)
● Cenários de transmissão de carga média e leve (torque moderado, sem cargas de impacto severas)
● Requisitos de produção padronizada de grande volume
● Projetos econômicos sensíveis ao custo
● Ambientes de produção com altos requisitos de eficiência de montagem
Recomendações de seleção
Ao comprar um eixo, a seguinte correspondência de parâmetros deve ser focada em: diâmetro do eixo de trabalho e grau de tolerância (g6/h6), perpendicularidade da face final do degrau (≤0,02mm), rugosidade da face final do degrau (Ra≤1,6~3,2μm), dimensões do chanfro em ambas as extremidades (C0,5~C1,5) e requisitos de material e dureza.
Guanshuo possui um sistema abrangente de equipamentos de processamento e sistema de controle de qualidade, fornecendo suporte sólido para a produção em massa do produto.

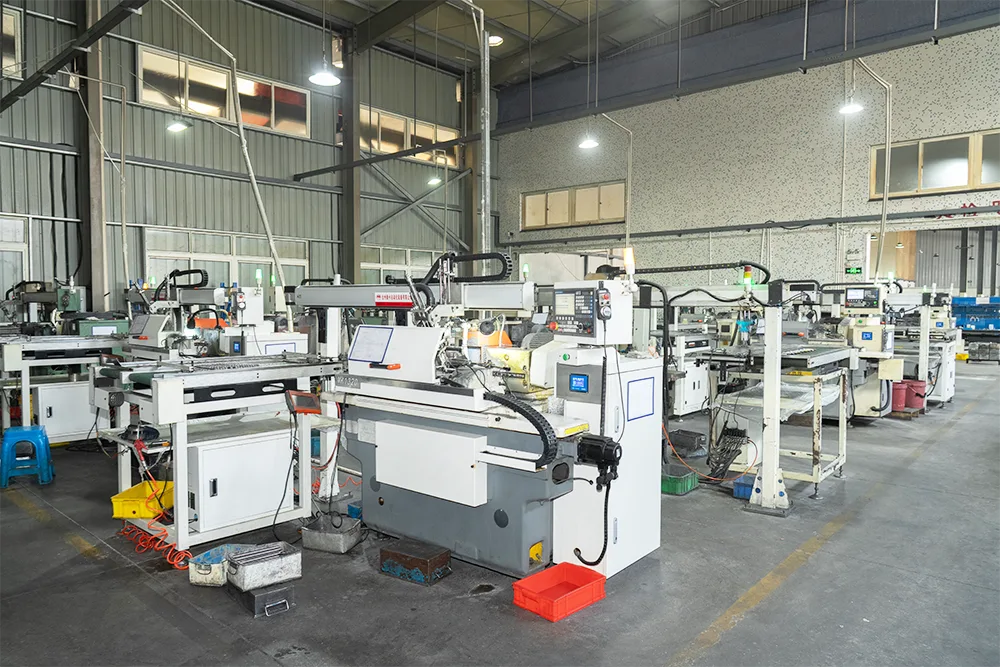

● Configuração do Equipamento: 26 retificadoras cilíndricas CNC, 6 retificadoras centerless de alta precisão, 3 centros de usinagem combinados de torneamento-fresamento, 2 centros de usinagem, 6 fresadoras e mais de 60 máquinas CNC comuns. Os diversos tipos de equipamentos garantem que todo o processo, desde o desbaste até o acabamento, seja concluído internamente de forma independente, reduzindo a terceirização e garantindo o controle de qualidade.

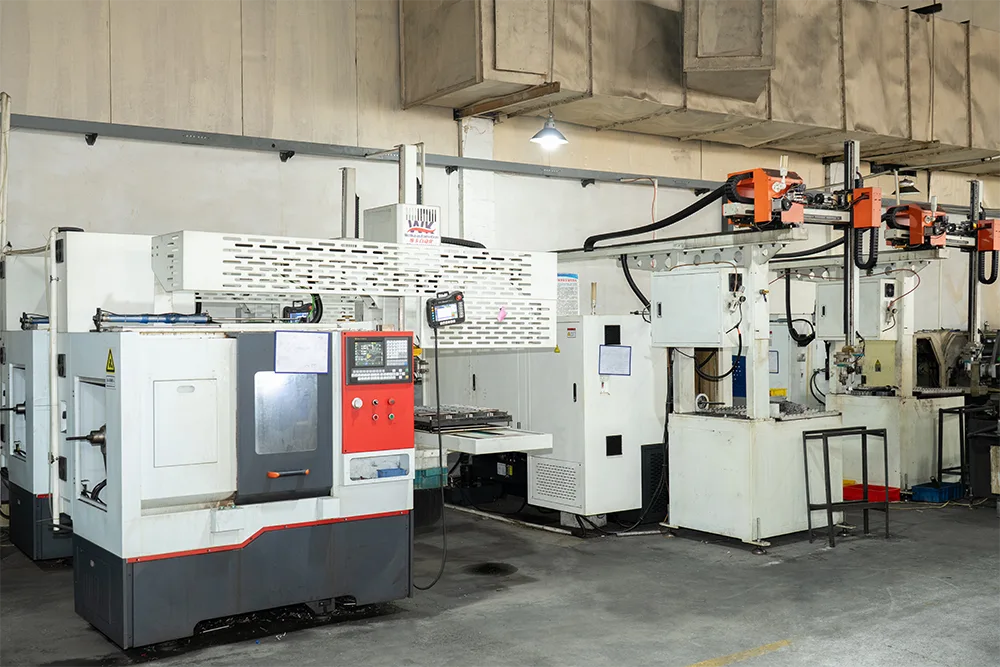

● Capacidade de inspeção: Testadores de dureza, projetores bidimensionais, medidores de rugosidade superficial, centros de teste de engrenagens, medidores de cilindricidade, equipamentos de inspeção óptica totalmente automáticos. Das matérias-primas aos produtos acabados, os pontos de inspeção são definidos em cada etapa importante do processo.
● Sistema de Certificação: A certificação do sistema de gestão da qualidade ISO9001 percorre todo o processo de P&D, produção e vendas. 11 tecnologias patenteadas cobrem vários campos, incluindo estruturas de vedação de rolamentos e estruturas combinadas de eixo de motor.
● Fabricação original de fábrica: Guanshuo é um fabricante direto de eixo de motor de passo único, com controle de processo completo, desde matérias-primas até produtos acabados.
● Capacidade de produção suficiente: Uma equipe de mais de 50 funcionários garante a entrega pontual de pedidos de grande volume.
● Resposta rápida: Respostas à consulta em 24 horas, resposta rápida aos requisitos de personalização.
● Pós-venda abrangente: Garantia estendida de 24 meses, diagnóstico global de problemas em 48 horas.
● Clientes Cooperativos: Confiado por marcas como Goldsmiths, French Decathlon, Omron e Yasi.
Para ajudar os profissionais de compras a avaliar rapidamente o nível de qualidade do eixo de diferentes fornecedores, a tabela a seguir compara Guanshuo com fabricantes comuns em termos de indicadores-chave:
| Dimensão | Guan Shuo | Fabricante comum |
|---|---|---|
| Perpendicularidade da face final do degrau | ≤0,02 mm | Geralmente ≤0,05 mm |
| Rugosidade da face final do passo | Ra≤1,6~3,2μm | Ra≤3,2~6,4μm |
| Grau de tolerância do diâmetro do eixo | g6/h6 | Geralmente h8 ou inferior |
| Equipamento de processamento | 26 retificadoras cilíndricas CNC, 3 centros de torneamento-fresamento, mais de 60 tornos CNC | Equipamentos antigos, principalmente tornos comuns |
| Capacidade de inspeção | Testador de dureza, projetor, medidor de rugosidade, medidor de cilindricidade, inspeção óptica | Apenas medidores básicos, sem inspeção de precisão |
| Prazo de entrega e pós-venda | Estável para grandes encomendas, garantia de 24 meses, diagnóstico em 48 horas | Entrega instável, sem pós-venda formal |
A comparação acima mostra claramente que Guanshuo supera significativamente os fabricantes comuns em controle de precisão, escala de equipamentos, capacidade de inspeção e serviço pós-venda. Escolher o eixo do motor de passo único da Guanshuo significa obter qualidade mais estável, entrega mais confiável e suporte de serviço mais abrangente.
R: A tolerância do diâmetro do eixo de trabalho é implementada de acordo com o padrão g6 / h6, perpendicularidade da face final do passo ≤0,02 mm, rugosidade da face final Ra≤1,6 ~ 3,2 μm e chanfros em ambas as extremidades C0,5 ~ C1,5.
R: O torneamento CNC é usado, com círculo externo, face final escalonada e chanfros concluídos em uma fixação. A retificação de precisão adicional do círculo externo pode ser realizada conforme necessário.
R: É principalmente adequado para cenários de transmissão de média e baixa velocidade (≤6000rpm) e de carga média e leve. Para aplicações de alta velocidade ou cargas pesadas, são recomendados eixos multipassos ou eixos ocos.
R: A superfície de degrau único é uma superfície de posicionamento natural. Os componentes são empurrados para a superfície do degrau para completar o posicionamento axial sem a necessidade de anéis de retenção ou anéis de retenção, economizando tempo de montagem e variedade de peças.
R: Refere-se ao corpo do eixo com apenas uma superfície escalonada, que serve como superfície de referência de posicionamento comum para todos os componentes que requerem posicionamento axial, como rolamentos, engrenagens e rotores.
R: Garantia estendida de 24 meses, diagnóstico global de problemas em 48 horas, soluções gratuitas de atualização de processos e respostas a consultas em 24 horas.
R: Estrutura mais simples, menos processos de torneamento, maior eficiência de processamento, menor taxa de refugo, montagem mais rápida e melhor custo-benefício geral.
R: Guanshuo supera os fabricantes comuns em perpendicularidade da face final do degrau (≤0,02 mm), escala do equipamento (26 retificadoras cilíndricas), capacidade de inspeção e serviço pós-venda, garantindo melhor qualidade e confiabilidade na entrega.
