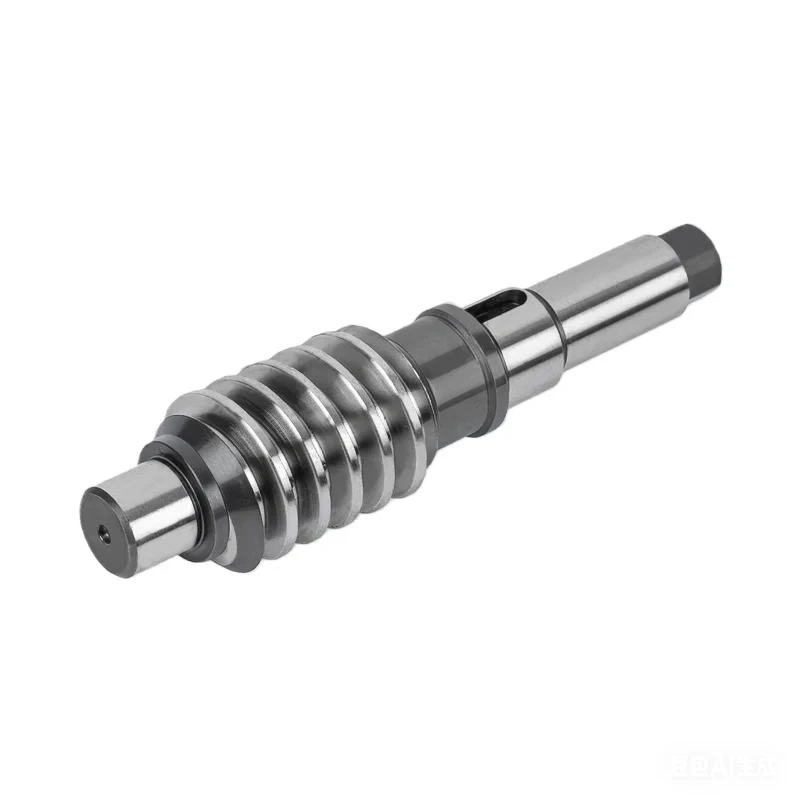

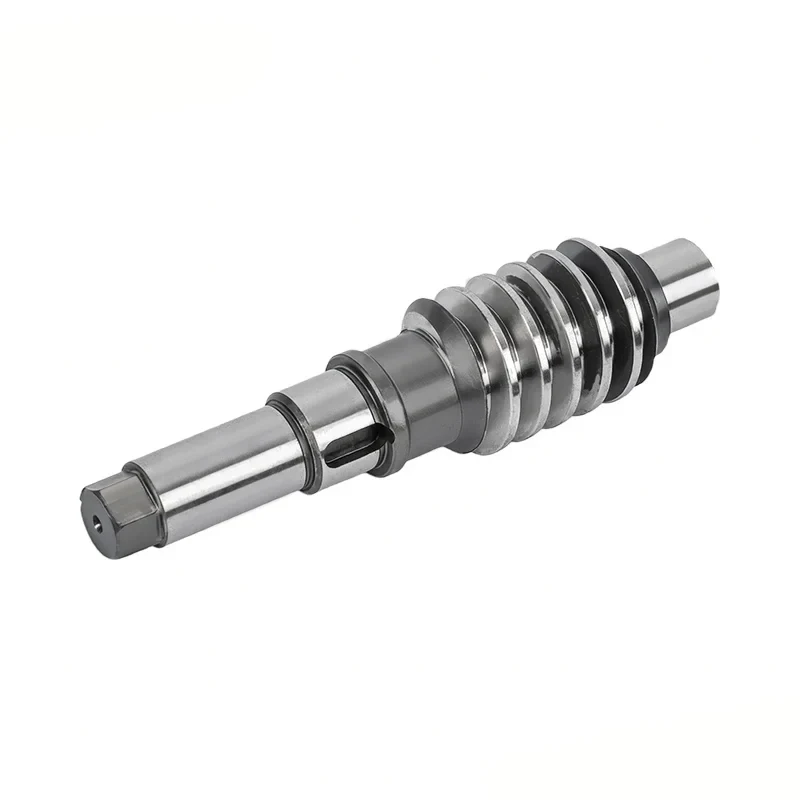

O eixo do motor de ultra precisão fornecido pela Guanshuo Factory não é uma versão atualizada dos eixos do motor comuns. Em vez disso, é um produto exclusivo totalmente fabricado de acordo com padrões de ultraprecisão, desde a matéria-prima, processamento até a inspeção. Adotamos processamento automatizado CNC de processo completo e cada eixo passará por uma inspeção de precisão abrangente antes do envio para garantir que o desvio do lote seja ≤ 0,001 milímetros. Quaisquer produtos não conformes serão estritamente impedidos de serem misturados, garantindo que cada lote de produtos mantenha alta precisão consistente e atenda verdadeiramente aos requisitos de aquisição de equipamentos de ultraprecisão.
Ao contrário dos eixos de motor convencionais que se concentram na praticidade, este eixo de motor ultrapreciso enfatiza a máxima precisão e extrema adaptabilidade ambiental. Quer se trate de tolerância dimensional, suavidade da superfície ou tenacidade do material e resistência às intempéries, todos atendem aos padrões mais sofisticados da indústria. É o principal suporte para transmissão de equipamentos de ultraprecisão de alta qualidade e também reflete nossa força principal como fornecedor profissional de eixos de motor.
Este é o destaque mais importante. A chave é que a faixa de tolerância da superfície atinge IT3 a IT4, a tolerância do diâmetro é controlada dentro de ± 0,001 a ± 0,003 milímetros, a coaxialidade é ≤0,002 milímetros, o desvio radial é ≤0,003 milímetros, o desvio da face final é ≤0,002 milímetros e a tolerância do diâmetro externo atinge o padrão h5.
Depois de ser processado por meio de retificação de ultraprecisão, polimento espelhado e outras técnicas, a rugosidade da superfície da posição do rolamento é tão baixa quanto Ra0,05 a Ra0,2, o coeficiente de atrito é próximo de zero, atendendo totalmente aos requisitos de transmissão sem intervalos de ultraprecisão e montagem com folga zero. Durante a montagem, não há necessidade de ajustes repetidos, melhorando significativamente o rendimento da montagem.
Padrão de inspeção:Cada eixo passa por inspeção em tamanho real por equipamento de inspeção óptica totalmente automático, os dados de inspeção são rastreáveis
Equipamento de inspeção:Medidor de cilindricidade, medidor de acabamento superficial, projetor 2D (consulte a seção "Controle de qualidade" para obter detalhes)
Não usamos substratos comuns. Em vez disso, combinamos especialmente materiais de alta qualidade, como aço estrutural de liga premium, aço para rolamentos e liga de titânio.
Depois de passar por carbonização e têmpera a vácuo, tratamento profundo em baixa temperatura, nitretação iônica e outros processos profissionais, a dureza superficial do corpo do eixo atinge HRC 60 a 65. Enquanto isso, o núcleo mantém alta tenacidade. Mesmo sob condições de trabalho de altíssima velocidade e carga ultrapesada, ele pode operar de forma estável, sem tendência a desgaste ou fratura, prolongando significativamente a vida útil.
Tecnologia patenteada:Temos várias tecnologias patenteadas, consulte a seção de certificado de patente para obter detalhes
Oferecemos tratamentos de superfície de alta qualidade, como nitretação iônica a vácuo e tratamento de revestimento cerâmico, que permitem que o eixo do motor tenha resistência à corrosão extremamente forte e propriedades de prevenção de ferrugem. Mesmo dentro da faixa de temperatura extrema de -60°C a 200°C, ele pode manter um desempenho estável.
Quer se trate de ambientes industriais extremos com mudanças drásticas de temperatura e umidade, forte corrosividade ou altos níveis de vácuo, ele pode operar de forma estável por um longo tempo sem manutenção frequente, reduzindo significativamente os custos de manutenção de equipamentos de ultraprecisão.
Todo o processo é realizado por meio de processamento automatizado de controle numérico e testes abrangentes de precisão, garantindo que a precisão de cada lote de produtos permaneça consistente. O desvio do lote é extremamente pequeno, atendendo totalmente aos requisitos padronizados para aquisição em larga escala de motores de ultraprecisão. Durante o processo de aquisição, não há necessidade de se preocupar com problemas de montagem causados por diferenças de lote, melhorando significativamente a eficiência da aquisição.
Garantia de capacidade:26 retificadoras cilíndricas CNC, 6 retificadoras centerless de alta precisão, 60 máquinas-ferramentas CNC
Sistema de Rastreabilidade:Rastreabilidade da qualidade do processamento CNC em todo o processo, cada lote pode ser rastreado até o lote de matéria-prima e parâmetros de processamento
| Parâmetro | Valor | Parâmetro | Valor |
|---|---|---|---|
| Tolerância de diâmetro externo | h5 | Rugosidade superficial | Ra0,05~Ra0,2 |
| Excentricidade de diâmetro | ≤0,001~0,003mm | Excentricidade da face final | ≤0,002 mm |
| Coaxialidade | ≤0,002 mm | Excentricidade radial | ≤0,003 mm |
| Faixa de temperatura aplicável | -60°C ~ +200°C | Método de tratamento térmico | Têmpera de cementação a vácuo + tratamento criogênico |
| Materiais opcionais | Aço estrutural de liga / Aço para rolamento / Liga de titânio | Tratamento de superfície | Nitretação iônica / Revestimento cerâmico |
| Desvio de consistência do lote | ≤0,001mm | Método de inspeção | Inspeção óptica completa totalmente automática |
💡Precisa de parâmetros personalizados?Apoiamos a personalização em tamanho real,entre em contato com engenheiros para soluções personalizadas
| Equipamento de inspeção | Itens de inspeção |
|---|---|
| Equipamento de inspeção óptica totalmente automático | Inspeção automática em tamanho real |
| Medidor de cilindricidade | Cilindricidade, redondeza, retidão |
| Medidor de acabamento de superfície | Valor Ra da rugosidade da superfície |
| Projetor bidimensional | Dimensões do perfil, tolerâncias geométricas |
| Testador de dureza | Dureza superficial HRC |
| Centro de testes de engrenagens | Parâmetros relacionados ao equipamento |
1. Inspeção de entrada:Certificado de matéria-prima + amostragem de dureza + inspeção de dimensão inicial
2. Inspeção do primeiro artigo:Inspeção em tamanho real do primeiro artigo por lote, confirme a qualificação antes da produção em massa
3. Inspeção de Patrulha de Processo:Inspeção de amostragem de processo para garantir a estabilidade do processamento
4. Inspeção completa do produto acabado:Inspeção 100% em tamanho real por equipamento de inspeção óptica totalmente automático
5. Reinspeção de fábrica:Reinspeção de amostragem do departamento de controle de qualidade, emissão de relatório de inspeção de fábrica
Certificação de Qualidade:AprovadoISO 9001certificação do sistema de gestão da qualidade
Disponível mediante solicitação:Certificado de material, relatório de tratamento térmico, relatório de inspeção de fábrica (fornecido com remessa)
Instrumentos de precisão de última geração, como instrumentos de medição de precisão e equipamentos de teste de laboratório, têm requisitos extremamente elevados de precisão de transmissão. Mesmo o menor desvio pode afetar os resultados do teste. Nosso eixo do motor de ultra precisão pode alcançar uma transmissão contínua, garantindo a operação precisa dos instrumentos e aumentando a precisão dos dados de teste.
Máquinas-ferramentas e equipamentos de ultraprecisão. A precisão da transmissão das máquinas-ferramentas determina diretamente a qualidade dos produtos processados. Especialmente para máquinas CNC de última geração e retificadoras de precisão, o eixo do motor precisa ter precisão e estabilidade extremamente altas. Este produto pode combinar perfeitamente, reduzir erros de transmissão e melhorar a precisão do processamento e a taxa de qualificação do produto.
Equipamentos de última geração para ambientes extremos, como equipamentos aeroespaciais, equipamentos de exploração em águas profundas e equipamentos ambientais de alto vácuo, operam em condições adversas e têm requisitos extremamente elevados de resistência à corrosão, resistência à temperatura e estabilidade dos eixos do motor. Nosso eixo de motor de ultra precisão pode operar de forma estável e contínua em ambientes extremos, garantindo o funcionamento normal do equipamento.
● Equipamentos eletrônicos de última geração
● Dispositivos médicos de precisão
● Linhas de produção automatizadas de alta tecnologia
Além disso, também é amplamente aplicado em cenários como equipamentos eletrônicos de última geração, dispositivos médicos de precisão e linhas de produção automatizadas de última geração. Para todas as demandas de aquisição que exigem transmissão ultraprecisa e sem folgas, lotes estáveis e adaptabilidade a ambientes extremos, este eixo de motor ultrapreciso pode atender perfeitamente aos requisitos. É o componente principal preferido para aquisição de equipamentos de última geração.
Fornece consulta de customização de parâmetros técnicos, verificação colaborativa de projeto em desenho 3D, fornecimento de amostra grátis e plano de otimização de custos, garantindo que o produto atenda às condições do equipamento do cliente e aos requisitos de redução de custos.
Amostras padrão em estoque são fornecidas gratuitamente, com custos de envio por conta do comprador. Amostras personalizadas estão sujeitas a taxas de usinagem, que são totalmente deduzidas do primeiro pedido em massa que atende ao MOQ padrão. Clientes anuais com compras acima de US$ 30.000 têm direito a até 3 amostras personalizadas gratuitas por novo modelo a cada ano.
Rastreabilidade da qualidade do processamento CNC de processo completo, feedback visual do progresso da produção em 48 horas, inspeção de qualidade da certificação do sistema ISO/TS16949, suporte para gerenciamento de estoque VMI e resposta a pedidos de emergência.
Período de garantia estendida de 24 meses, diagnóstico no local de problemas globais em 48 horas, fornecimento gratuito de soluções de atualização e iteração de processos, estabelecimento de um banco de dados de desgaste de equipamentos do cliente para aviso prévio e manutenção.
Hardware de precisão Co. de Ningbo Guanshuo, Ltd.foi fundada em 2016 e está localizada na província de Zhejiang, cidade de Ningbo, China. Ela se concentra na pesquisa e fabricação de núcleos de eixo de motor de alta precisão. É um fabricante profissional de eixos de motor de ultra precisão que integra P&D, produção e vendas.
A empresa está profundamente engajada na área de processamento de hardware de precisão há mais de uma década. É impulsionada pela inovação tecnológica e concentra-se no nicho de mercado de componentes de alta qualidade. É umempresa de alta tecnologia de nível nacionale agora se tornou um dos principais fornecedores para as novas indústrias de veículos de energia, automação industrial e eletrodomésticos.
● Total de funcionários: mais de 50
● Pessoal técnico e de engenharia: 3
● Departamento de qualidade: 6
● Equipe de P&D: focada em núcleos de eixos de motores, componentes automotivos, etc.
● Tecnologias patenteadas: 11 itens
● Retificadoras cilíndricas CNC: 26 unidades
● Retificadoras centerless de alta precisão: 6 unidades
● Fresadoras de engrenagens: 6 unidades
● Centros de usinagem: 2 unidades
● Máquinas combinadas de torneamento e fresamento: 3 unidades
● Máquinas-ferramentas CNC comuns: 60 unidades
● Equipamento de inspeção óptica totalmente automático: 1 conjunto
A: Peças padrão: 500--1000pcs; eixos/engrenagens personalizados: 300 unidades; Liga de aço 42CrMo: 800 unidades. Pedidos abaixo do MOQ são aceitos com uma sobretaxa de 30% a 50% (dispensada se ≥USD 5.000). Itens mistos podem ser combinados para atender ao MOQ. Clientes regulares podem negociar MOQ mais baixo.
R: Prazo de entrega da amostra: 1--3 dias úteis para estoque, 7--12 dias para usinagem personalizada, 12--18 dias com tratamento térmico/acabamento especial. Prazo de produção em massa: 15-25 dias úteis, sujeito à quantidade e complexidade. Serviço rápido disponível mediante solicitação.
R: Sim, certificados de materiais, relatórios de tratamento térmico e relatórios de inspeção de fábrica podem ser fornecidos para cada lote de produtos.
R: Sim, temos uma equipe profissional de engenharia que fornece design colaborativo de desenho 3D e consultoria técnica.
📞Obtenha uma solução personalizada:Diga-nos suas necessidades, engenheiros profissionais responderão dentro de 24 horas
