Os eixos do motor padrão falham em sistemas hidráulicos. O impacto de alta pressão causa deformação. O óleo hidráulico provoca corrosão e descascamento do revestimento que contamina todo o sistema. A má precisão da vedação leva a vazamentos e perda de pressão. Fabricados em Ningbo, China, pela Ningbo Guanshuo Precision Hardware Co., Ltd., nossos eixos de motor acionados hidraulicamente são construídos especificamente para resolver esses problemas exatos --- não reaproveitados de eixos de motor de uso geral.
Os sistemas hidráulicos impõem demandas exclusivas aos eixos do motor que os projetos padrão simplesmente não conseguem atender. A compreensão desses desafios é a razão pela qual nossos eixos de motor superam as alternativas genéricas em condições operacionais do mundo real.
Quatro problemas críticos com eixos de motores padrão em aplicações hidráulicas:
1. Impacto e falha de carga--- Choques de alta pressão e cargas alternadas causam deformação, rachaduras por fadiga e eventual fratura
2. Contaminação de óleo--- Partículas de ferrugem e revestimentos descascados se misturam ao óleo hidráulico, danificando bombas, válvulas e vedações em todo o sistema
3. Vedação e Vazamento--- A precisão superficial insuficiente causa desgaste da vedação, vazamento de óleo e quedas de pressão que reduzem a eficiência do sistema
4. Compatibilidade de montagem--- O controle dimensional deficiente e as opções de conexão limitadas retardam a montagem e reduzem a confiabilidade do equipamento

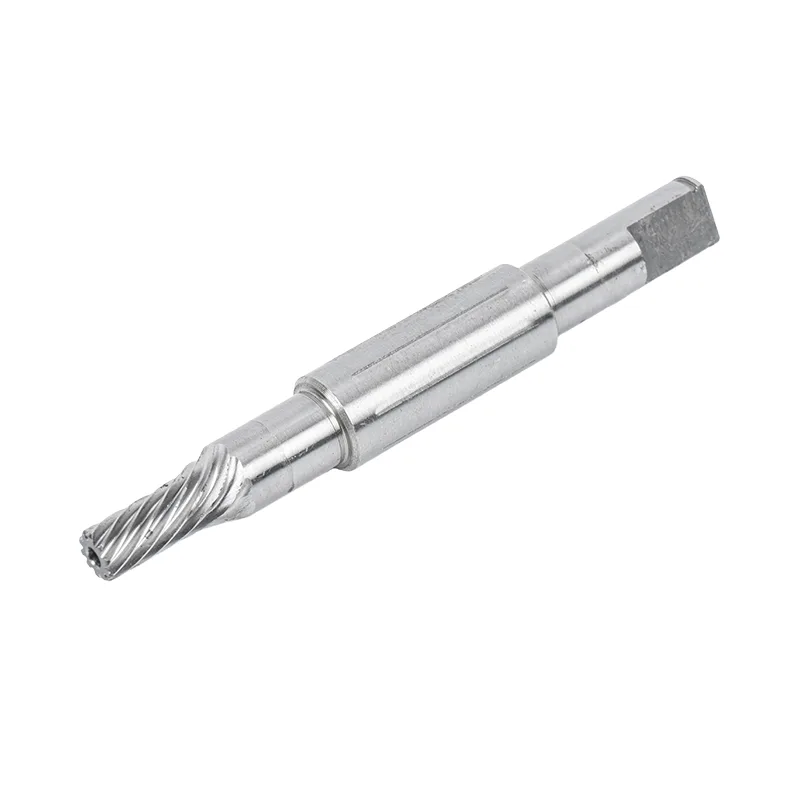

Os eixos de motor acionados hidraulicamente Guanshuo abordam todos os quatro desafios por meio de engenharia de materiais direcionada, tratamento de superfície e fabricação de precisão --- fornecendo eixos que realmente pertencem a sistemas hidráulicos.
O modo de falha número um para eixos hidráulicos é a deformação ou fratura sob impacto de alta pressão e cargas alternadas. Nossos eixos de motor resolvem isso com uma estrutura de material cuidadosamente projetada: uma superfície dura e resistente ao desgaste apoiada por um núcleo resistente e absorvente de choque.
Como alcançamos resistência ao impacto:
● Base de têmpera e revenido--- Tratamento de base atingindo dureza HB 260-300 para resistência e ductilidade gerais equilibradas
● Camada de Endurecimento de Superfície--- Têmpera, cementação ou nitretação adicionais criam uma zona profundamente endurecida (1,5-3,0 mm) com dureza superficial HRC 58-62
● Núcleo resistente--- A tenacidade do núcleo ≥ 90 J/cm² evita fraturas frágeis sob choques repentinos de alta pressão
● Endurecimento da extensão do eixo--- A têmpera de alta frequência em seções estendidas atinge dureza HRC 45-55 nos pontos de conexão
O resultado:Um eixo do motor acionado hidraulicamente que suporta impactos instantâneos de alta pressão e ciclos de carga repetidos sem deformar ou quebrar --- prolongando significativamente a vida útil e reduzindo a frequência de substituição.
A contaminação do óleo hidráulico é um assassino silencioso dos sistemas hidráulicos. Partículas de ferrugem e fragmentos de revestimento de um único eixo com defeito podem circular por todo o sistema, danificando as bombas, arranhando as superfícies das válvulas e destruindo as vedações. Nossos eixos de motor são projetados para proteger a limpeza do óleo desde a fonte.
Recursos de design anticorrosivo:
● Revestimento duro em superfícies críticas--- As superfícies de vedação e de contato recebem tratamento de revestimento duro que resiste à corrosão e evita descamação
● Polimento de espelho--- Acabamento de superfície ultra-suave (Ra 0,05-0,2 μm nas seções de vedação) reduz a área de superfície para a corrosão se instalar
● Estrutura Específica do Óleo Hidráulico--- Material e revestimento selecionados para compatibilidade com meios de óleo hidráulico
● Resistência ao desgaste--- A dureza superficial HRC 58-62 evita o desgaste abrasivo que pode gerar partículas
O que isso significa para você:
● Sem marcas de ferrugem ou fragmentos de revestimento contaminando o óleo hidráulico
● Maior vida útil do óleo --- menos trocas de óleo e menores custos de manutenção
● Redução do desgaste da vedação e dos componentes devido à contaminação por partículas
● Operação do sistema hidráulico mais limpa e estável ao longo do tempo
Os sistemas hidráulicos dependem de vedação confiável para manter a pressão e a eficiência. Mesmo irregularidades microscópicas da superfície podem causar desgaste da vedação, vazamento de óleo e perda gradual de pressão. Nossos eixos de motor acionados hidraulicamente são fabricados de acordo com padrões de precisão, especificamente para aplicações de vedação de alta pressão.
Especificações de precisão da superfície de vedação:
| Parâmetro | Valor | Por que é importante |
|---|---|---|
| Tolerância da seção de vedação | Nota IT5 | Garante ajuste exato com retentores de óleo e anéis de vedação combinados |
| Rugosidade da Superfície (vedação) | Ra 0,05 ~ 0,2 μm | Evita o desgaste prematuro da vedação causado por superfícies ásperas |
| Redondeza e Cilindricidade | ≤ 0,003 mm | Contato de vedação uniforme em toda a circunferência |
| Tolerância do diâmetro externo | h7/h6 | Acoplamento preciso com rolamentos e conjuntos de vedação |
| Posicionamento do ombro do eixo | ≤ 0,008 mm | Posicionamento axial preciso para compressão adequada da vedação |
| Coeficiente de Fricção | ≤ 0,12 | Reduz a perda por atrito e a geração de calor nas interfaces de vedação |
Benefícios da montagem:
● Cooperação perfeita com retentores de óleo hidráulico e anéis de vedação combinados
● Não são necessários ajustes repetidos durante a montagem --- produção mais rápida e eficiente
● Compatível com métodos de conexão direta e montagem concêntrica do tipo flange
● O design do chanfro C1-C2 equilibra a segurança e a conveniência da montagem
Especificações técnicas completas para eixos de motor acionados hidraulicamente Guanshuo. Todos os parâmetros podem ser ajustados para atender aos requisitos específicos do seu sistema hidráulico.
| Categoria | Parâmetro | Valor padrão |
|---|---|---|
| Material e Dureza | Dureza temperada | HB 260 ~ 300 |
| Dureza superficial | HRC 58 ~ 62 | |
| Resistência Central | ≥ 90J/cm² | |
| Dureza da extensão do eixo | HRC 45 ~ 55 | |
| Profundidade de endurecimento | Profundidade da zona endurecida | 1,5 ~ 3,0mm |
| Processo | Têmpera/Cementação/Nitretação | |
| Tolerância Dimensional | Tolerância do diâmetro externo | h7/h6 |
| Tolerância da seção de vedação | Nota IT5 | |
| Posicionamento do ombro do eixo | ≤ 0,008 mm | |
| Qualidade de Superfície | Rugosidade superficial (geral) | Ra 0,4 ~ 0,8 μm |
| Rugosidade da Superfície (vedação) | Ra 0,05 ~ 0,2 μm | |
| Redondeza e Cilindricidade | ≤ 0,003 mm | |
| Fricção e Desgaste | Coeficiente de Fricção | ≤ 0,12 |
| Tratamento de superfície | Revestimento duro + polimento espelhado | |
| Geometria | Chanfro | C1~C2 |
| Diâmetro / Comprimento | - |
Os sistemas hidráulicos utilizam vários métodos de conexão em diferentes tipos de equipamentos. Nossos eixos de motor suportam múltiplas configurações de extremidades de eixo e abordagens de montagem para atender à sua configuração específica.
Tipos de conexão de extremidade de eixo:
● Chave plana--- Simples, confiável, amplamente utilizado para bombas e motores hidráulicos em geral
● Chave Spline--- Maior capacidade de torque, melhor alinhamento para aplicações de carga pesada
● Superfície Cônica--- Autocentralização e fácil montagem/desmontagem para determinados projetos de motores hidráulicos
● Recursos personalizados--- Roscas, ranhuras ou outros recursos de acordo com seus requisitos de desenho
Métodos de montagem suportados:
● Conjunto de conexão direta --- eixo diretamente acoplado ao componente hidráulico
● Montagem concêntrica tipo flange --- montada via flange para alinhamento preciso
● Outras configurações de montagem --- projetadas de acordo com suas especificações
Componentes Hidráulicos Compatíveis:
● Bombas hidráulicas
● Motores hidráulicos
● Controladores hidráulicos
● Redutores hidráulicos
Não tem certeza de qual tipo de conexão você precisa? Envie-nos as especificações do seu equipamento e recomendaremos a configuração ideal.
Nossos eixos de motor atendem a uma ampla gama de aplicações de acionamento hidráulico em setores onde o desempenho confiável sob alta pressão é essencial.
Aplicações comuns:
● Unidades e sistemas de energia hidráulica
● Sistemas hidráulicos de máquinas de construção
● Equipamentos hidráulicos industriais e prensas
● Acionamentos hidráulicos de máquinas de moldagem por injeção
● Sistemas hidráulicos de máquinas agrícolas
● Equipamento hidráulico marítimo
● Sistemas hidráulicos de mineração e metalurgia
Condições operacionais típicas:
● Start-stop de alta pressão e ciclos frequentes
● Condições alternadas de carga e choque
● Ambiente de mídia de óleo hidráulico
A confiabilidade é importante em sistemas hidráulicos --- uma falha em um único eixo pode causar tempo de inatividade dispendioso e danos ao sistema. Cada eixo de motor acionado hidráulico Guanshuo passa por um controle de qualidade abrangente em todas as fases de produção.
Controle de entrada de materiais:
● Verificação de certificação de matéria-prima
● Composição do material e testes de dureza
● Lotes de materiais rastreáveis
Verificações de qualidade em processo:
● Inspeção dimensional em cada etapa da produção
● Verificação de dureza após cada etapa de tratamento térmico
● Medição de rugosidade superficial em superfícies críticas
● Validação de profundidade reforçada
Inspeção Final:
● Verificação dimensional completa, incluindo superfícies de vedação
● Medição de circularidade e cilindricidade
● Inspeção da qualidade da superfície e integridade do revestimento
● Verificação da precisão do posicionamento do ressalto do eixo
Equipamento de inspeção:
● Sistema de inspeção óptica totalmente automático
● Medidores de acabamento superficial (perfilômetros)
● Testadores de dureza
● Instrumentos de medição de cilindricidade
● Projetores bidimensionais
Certificações da empresa:
● Sistema de Gestão da Qualidade ISO 9001:2015
● Empresa Nacional de Alta Tecnologia (China)
● 11 tecnologias patenteadas na fabricação de eixos
Nosso compromisso não termina quando o eixo do motor acionado hidraulicamente é enviado. Fornecemos suporte contínuo para garantir que seus sistemas hidráulicos funcionem de maneira confiável por muito tempo após a instalação.
Cobertura da garantia:
● Cobre defeitos de fabricação e problemas de material
● Processo de solicitação de garantia: entre em contato com nossa equipe com detalhes do problema → Avaliação técnica → Substituição ou reparo conforme aplicável
Suporte Técnico:
● Orientação de instalação e solução de problemas de montagem
● Consulta de materiais e tratamento de superfície para condições hidráulicas específicas
● Análise de falhas e investigação de causa raiz
● Suporte de otimização de design para melhoria de desempenho
Serviço responsivo:
● Consultas técnicas respondidas em até 24 horas úteis
● Suporte de emergência para problemas críticos de aplicativos
● Comunicação direta com a equipe de engenharia para questões complexas
Parceria de longo prazo:
● Projete suporte à iteração à medida que seus produtos hidráulicos evoluem
● Melhoria contínua da qualidade com base no feedback de campo
● Sugestões de otimização de custos para produção em volume
Respostas rápidas para perguntas comuns sobre nossos eixos de motor acionados hidraulicamente. Não consegue encontrar o que procura? Entre em contato diretamente com nossa equipe.
Não. O eixo passa por vários processos: têmpera e revenido, além de têmpera superficial, cementação ou nitretação. A dureza superficial atinge HRC 58-62 com um núcleo resistente (≥90 J/cm²), por isso suporta choques instantâneos de alta pressão e cargas alternadas. A zona endurecida é profunda o suficiente (1,5-3,0 mm) para que, mesmo com partidas e paradas de alta pressão e operação frequente, não haja deformação ou fratura.
Sim --- este é um recurso central de projeto para aplicações hidráulicas. O eixo possui estrutura anticorrosiva e resistente ao desgaste com revestimento duro nas superfícies de vedação e contato. Isto evita a ferrugem do eixo e a descamação do revestimento, de modo que nenhuma partícula de ferrugem ou fragmentos de revestimento entrem no óleo hidráulico. Um óleo mais limpo significa menos trocas de óleo, menos desgaste dos componentes e uma operação mais estável do sistema.
A tolerância da seção de vedação atende ao grau IT5 com rugosidade superficial Ra 0,05-0,2 μm. A circularidade e a cilindricidade são ≤ 0,003 mm e a precisão de posicionamento do ressalto do eixo é ≤ 0,008 mm. Todos os parâmetros são controlados para atender à vedação de alta pressão do sistema hidráulico e aos padrões de montagem precisos.
Funciona com a maioria dos equipamentos hidráulicos convencionais, incluindo bombas hidráulicas, motores hidráulicos e redutores hidráulicos. Tanto a conexão direta quanto a montagem concêntrica do tipo flange são suportadas. A extremidade do eixo pode ser personalizada com chaveta plana, chaveta estriada ou estruturas de superfície cônicas. Forneça as especificações específicas do seu equipamento e os requisitos de montagem e nós os atenderemos com precisão.
Oferecemos conexões de chaveta plana, chaveta estriada e de superfície cônica como opções padrão. Recursos personalizados como roscas, ranhuras ou perfis especiais também podem ser adicionados de acordo com seus desenhos. Diga-nos a qual componente hidráulico você está conectando e recomendaremos a melhor configuração.
Para um orçamento rápido e preciso, forneça: desenhos 2D (ou dimensões básicas), tipo e aplicação de equipamento hidráulico, pressão de trabalho e condições de carga, tipo de conexão necessária e quantidade estimada.
Somos certificados pela ISO 9001:2015 e somos uma empresa nacional de alta tecnologia com 11 tecnologias patenteadas. Cada eixo passa por inspeção de qualidade em vários estágios, incluindo verificações dimensionais, verificação de dureza e inspeção de qualidade de superfície antes do envio.
Prazo de entrega da amostra:1 a 3 dias úteis para amostras em estoque, 7 a 12 dias para amostras usinadas personalizadas e 12 a 18 dias para itens com tratamento térmico ou acabamento superficial especial.
Prazo de produção:15-25 dias úteis para pedidos em grandes quantidades, dependendo da quantidade e complexidade. Serviço rápido disponível mediante solicitação.
Os fabricantes de equipamentos hidráulicos fazem parceria com a Guanshuo porque não vendemos apenas eixos de motores – nós projetamos soluções para desafios de sistemas hidráulicos. Aqui está o que você ganha quando trabalha conosco:
✓ Desenvolvido especificamente para hidráulica --- Eixos de motor padrão não reaproveitados. Cada decisão de projeto considera o impacto de alta pressão, a compatibilidade do óleo e os requisitos de vedação.
✓ Suporte de engenharia desde o primeiro dia --- Nossa equipe ajuda na seleção de materiais, otimização do tratamento térmico e projeto de conexão antes mesmo do início da produção.
✓ Qualidade consistente com a qual você pode contar --- certificação ISO 9001, 11 tecnologias patenteadas e inspeção em vários estágios em cada eixo que fabricamos.
Contate nossa equipe de eixo hidráulico:
Telefone/WhatsApp: +86-15990709753
Tempo de resposta: Dentro de 24 horas úteis
Envie-nos estes para a cotação mais rápida:
Desenhos 2D (ou dimensões básicas) • Tipo de equipamento hidráulico • Pressão de trabalho e condições de carga • Tipo de conexão necessária • Quantidade estimada • Cronograma alvo
