apresenta o eixo do motor cônico, um componente do eixo de transmissão de alta precisão projetado especificamente para transmissão de alto torque e condições de trabalho de carga pesada. Como fabricante e fornecedor líder de eixos de motores de precisão na China, a Guanshuo está profundamente envolvida no campo de processamento de hardware de precisão há mais de uma década. É uma empresa de alta tecnologia de nível nacional, obteve a certificação do sistema de gestão de qualidade ISO9001 e possui 11 tecnologias patenteadas. O produto adota um design de ajuste de superfície cônica sem chave, conseguindo transmissão de torque por meio de pré-aperto axial sem a necessidade de rasgos de chaveta ou estrias. A instalação e a desmontagem são eficientes e convenientes, tornando-o particularmente adequado para cenários de transmissão de carga pesada que requerem manutenção frequente.
O eixo cônico do motor é um eixo de transmissão de precisão que transmite torque por meio de fricção de superfície cônica, com a função principal de obter transmissão de potência de alta confiabilidade sob condições de conexão sem chaveta. Sua estrutura de ajuste de superfície cônica substitui os métodos tradicionais de conexão de chave, eliminando pontos de concentração de tensão e permitindo uma distribuição de carga mais uniforme. Este produto é amplamente utilizado em equipamentos de automação industrial, novos sistemas de acionamento de veículos de energia, compressores de eletrodomésticos, componentes de bombas e válvulas e equipamentos médicos, onde a precisão e a confiabilidade da transmissão são críticas. Para sistemas de transmissão que exigem partidas e paradas frequentes, operação para frente e para trás ou resistência a cargas de impacto, o eixo é a solução de seleção ideal.
O eixo Guanshuo incorpora múltiplas vantagens técnicas em design e fabricação, garantindo excelente desempenho em cenários de transmissão de carga pesada:
1. Ajuste de superfície cônica sem chave para transmissão de torque mais confiável
O eixo abandona as estruturas tradicionais de chaveta e usa a cooperação de superfície cônica e luva cônica para obter travamento por fricção. A taxa de contato da superfície cônica é ≥90%, garantindo área de contato suficiente, e a capacidade de transmissão de torque é significativamente superior às conexões de chave comuns. Como não há chaveta para enfraquecer a resistência do corpo do eixo, a rigidez geral e a resistência à fadiga do eixo também são melhoradas.
2. Instalação e desmontagem eficiente e conveniente
O ajuste de superfície cônica pode ser instalado simplesmente através de pré-aperto axial, sem a necessidade de montagem a quente, montagem a frio ou equipamento especializado de encaixe por pressão. Para a desmontagem basta afrouxar a porca de pré-aperto para separar as superfícies cônicas, reduzindo significativamente o tempo de parada para manutenção do equipamento e substituição de componentes. Para cenários de aplicação que exigem inspeção regular ou substituição frequente de componentes de transmissão, esse recurso reduz significativamente os custos de manutenção e as horas de mão de obra.
3. Alta coaxialidade e ajuste de precisão
Guanshuo está equipado com equipamento de retificação cilíndrica CNC de alta precisão e instrumentos de inspeção óptica totalmente automáticos, garantindo que a coaxialidade do eixo do motor cônico seja controlada dentro de ≤0,01 mm. Esse nível de precisão atende aos rigorosos requisitos dos sistemas de transmissão de precisão para desvio radial e concentricidade, reduzindo efetivamente a vibração e o ruído durante a transmissão e prolongando a vida útil dos rolamentos e vedações.
4. Excelente resistência ao impacto e capacidade de sobrecarga
O método de transmissão de torque através do atrito da superfície cônica permite uma distribuição uniforme da carga ao longo da superfície cônica, evitando o problema de concentração de tensões no lado da chaveta nas conexões de chaveta. Quando sujeito a cargas de impacto ou sobrecargas instantâneas, o eixo demonstra confiabilidade e durabilidade superiores, tornando-o adequado para condições de trabalho de alto impacto, como equipamentos de britagem, máquinas de transporte e dispositivos de elevação.
| Parâmetro | Faixa de especificações |
|---|---|
| Tolerância cônica | AT7 ~ AT9 |
| Excentricidade radial | ≤0,005 ～ 0,02 mm |
| Rugosidade Superficial | Ra0,8 ~ Ra1,6 |
| Taxa de contato de superfície cônica | ≥90% |
| Coaxialidade | ≤0,01mm |
Os parâmetros técnicos acima podem ser personalizados de acordo com requisitos específicos da aplicação. Guanshuo possui mais de 60 máquinas CNC comuns e 26 retificadoras cilíndricas CNC, proporcionando capacidade de produção flexível para atender pedidos em lote de diferentes níveis de precisão e especificações de tamanho.
O eixo de Guanshuo foi verificado e aplicado em vários setores da indústria:
Equipamentos de automação industrial--- Adequado para juntas de robôs, fusos de máquinas-ferramenta CNC, linhas de montagem automatizadas e outros cenários com altos requisitos de precisão de transmissão e velocidade de resposta.
Novos Sistemas de Acionamento de Veículos Energéticos--- Como um componente central de transmissão dos motores de acionamento, o design sem chave do eixo pode suportar impactos de alto torque durante a partida, parada e aceleração do veículo.
Eletrodomésticos e Compressores--- Em equipamentos como compressores de ar condicionado e compressores de refrigeradores que iniciam e param frequentemente, o recurso de montagem e desmontagem rápida do ajuste da superfície cônica melhora significativamente a eficiência da produção e da manutenção.
Bomba, válvula e equipamento de tratamento de água--- A alta coaxialidade do eixo garante uma operação suave da bomba, reduz o desgaste da vedação e prolonga a vida útil geral do equipamento.
Acessórios para equipamentos médicos--- A linha de produtos da Guanshuo cobre acessórios de equipamentos médicos de precisão, e a alta precisão e confiabilidade do eixo do motor cônico atendem aos rigorosos requisitos de dispositivos médicos para componentes de transmissão.

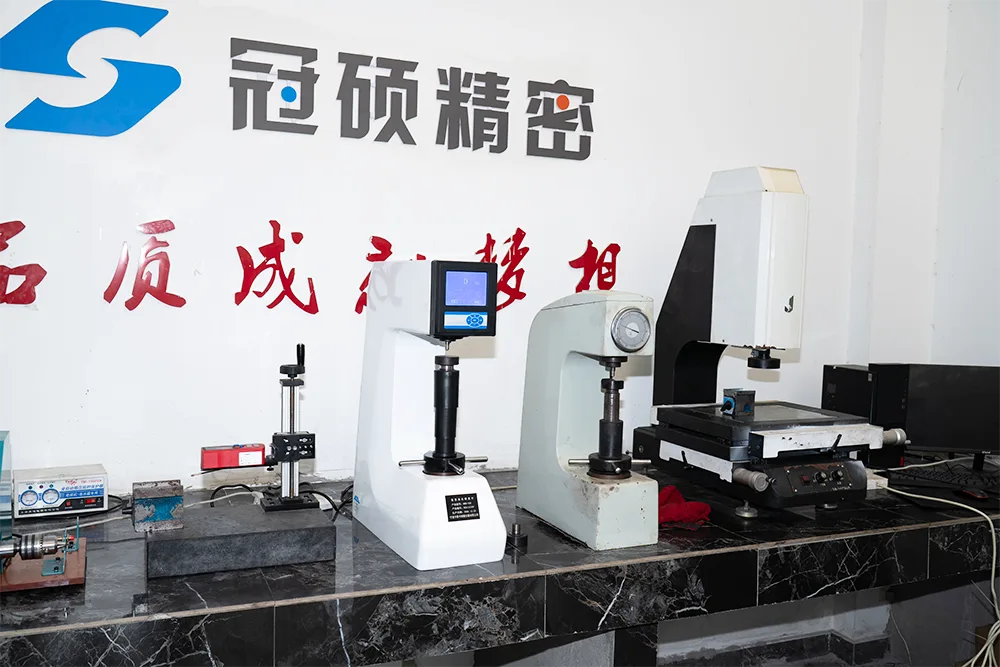

passou pela certificação do sistema de gerenciamento de qualidade ISO9001 e implementa controle de qualidade de processo completo, desde a entrada da matéria-prima até o envio do produto acabado. A empresa possui um departamento de qualidade independente (6 inspetores de qualidade em tempo integral) e equipamentos de inspeção abrangentes, incluindo testadores de dureza, projetores bidimensionais, medidores de rugosidade superficial, centros de teste de engrenagens, medidores de cilindricidade e muito mais. Além disso, Guanshuo possui 11 tecnologias patenteadas relacionadas a eixos de motores, abrangendo projetos inovadores, como estruturas de vedação de rolamentos, estruturas combinadas de eixos de motores e eixos de posicionamento de instalação de rolamentos. Estas tecnologias patenteadas fornecem uma base técnica sólida para a otimização do desempenho e o desenvolvimento personalizado do eixo.
Guanshuo fornece serviços personalizados de cadeia completa, desde revisão de desenhos, seleção de materiais, design de processos até produção em massa. O processo de fabricação do eixo inclui:
1. Inspeção e Corte de Materiais--- Selecione estritamente aço-liga de alta qualidade ou materiais personalizados para garantir que a composição do material e as propriedades mecânicas atendam aos requisitos.
2. Torneamento CNC de Precisão--- Use tornos CNC para concluir a usinagem de desbaste e semiacabamento do corpo do eixo, com margem de retificação reservada.
3. Retificação Cônica--- Use retificadoras cilíndricas CNC de alta precisão para retificação de precisão da superfície cônica, garantindo que a tolerância cônica e a rugosidade da superfície atendam aos requisitos do projeto.
4. Inspeção e Verificação--- Use equipamento de inspeção óptica totalmente automático, medidores de cilindricidade e outros instrumentos para realizar inspeção 100% de dimensões importantes, como conicidade, coaxialidade e circularidade.
5. Embalagem à prova de ferrugem e limpeza--- Após o tratamento de limpeza, os produtos acabados são embalados com prevenção de ferrugem para garantir estabilidade de qualidade durante o transporte e armazenamento.
Como fabricante e fornecedor profissional de eixo de motor cônico na China, a Guanshuo Precision Hardware Co., Ltd. conquistou a confiança de clientes globais através das seguintes vantagens:
● Mais de uma década de experiência em usinagem de precisão --- Desde a sua criação em 2016, a empresa tem se concentrado consistentemente em pesquisa e desenvolvimento e na fabricação de núcleos de eixo de motor de alta precisão.
● Equipamento de produção avançado --- A empresa possui 26 retificadoras cilíndricas CNC, 6 fresadoras, 2 centros de usinagem, 3 máquinas combinadas de torneamento e fresamento, 6 retificadoras centerless de alta precisão e mais de 60 outras máquinas CNC comuns.
● Sistema de qualidade abrangente --- Certificação ISO9001, equipe independente de inspeção de qualidade e inspeção óptica totalmente automática garantem qualidade consistente para cada eixo.
● Suporte à tecnologia de patentes --- 11 patentes relacionadas ao eixo do motor fornecem suporte técnico para inovação e personalização de produtos.
● Experiência de cooperação de marcas --- Estabeleceu relações de cooperação com marcas renomadas como Goldsmiths, Decathlon (França), Omron e Yasi, com qualidade de produto validada pelo mercado.
● Resposta e entrega rápidas --- Compromisso de resposta de cotação em 24 horas, suportando personalização de amostras e produção em massa.
O eixo é um produto de eixo de transmissão de alto desempenho lançado pela Guanshuo Precision Hardware Co., Ltd., combinando anos de experiência em usinagem de precisão com inovação tecnológica. Seu design de ajuste de superfície cônica sem chaveta supera as soluções tradicionais de conexão de chaveta em termos de confiabilidade de transmissão de torque, conveniência de instalação, resistência ao impacto e precisão de coaxialidade. É a escolha ideal para cenários de carga pesada, partidas e paradas frequentes e alta manutenção. Apoiada pelo sistema de certificação ISO9001, equipamentos avançados de produção e inspeção e 11 tecnologias patenteadas, a Guanshuo está comprometida em fornecer aos clientes globais soluções de eixo personalizáveis e de alta qualidade.
A1: Não. Ele transmite torque através do atrito da superfície cônica, eliminando rasgos de chaveta ou estrias. Isso evita a concentração de tensões e tem melhor desempenho sob cargas de impacto.
A2: Não. A instalação é feita por pré-aperto axial, sem necessidade de montagem quente/frio ou prensa especial. A desmontagem simplesmente afrouxa a porca – rápida e fácil para manutenção.
A3: Carga pesada, partidas e paradas frequentes, reversão e cenários de manutenção regular. Usos típicos: automação industrial, acionamentos EV, compressores, bombas, válvulas, britadores, transportadores. Apresenta bom desempenho sob impacto e sobrecarga.
A4: Sim. A coaxialidade é controlada em ≤0,01 mm, atendendo às necessidades de transmissão de precisão. Usamos retificadoras CNC de alta precisão e inspeção óptica automática para garantir consistência.
A5: Sim. Oferecemos personalização de cadeia completa, desde a revisão do desenho, seleção de materiais até o projeto do processo. Podemos personalizar a relação de conicidade, dimensões, graus de precisão, tratamento de superfície, etc.
A6: Certificado ISO9001, com equipe de controle de qualidade independente e equipamento de inspeção completo. Inspeção 100% desde a matéria-prima até o produto acabado. Também possuímos 11 patentes relacionadas a eixos de motores.
A7: Envie a consulta através do nosso site ou e-mail. Respondemos dentro de 24 horas com suporte técnico e preços. Amostras e produção em massa são suportadas.
